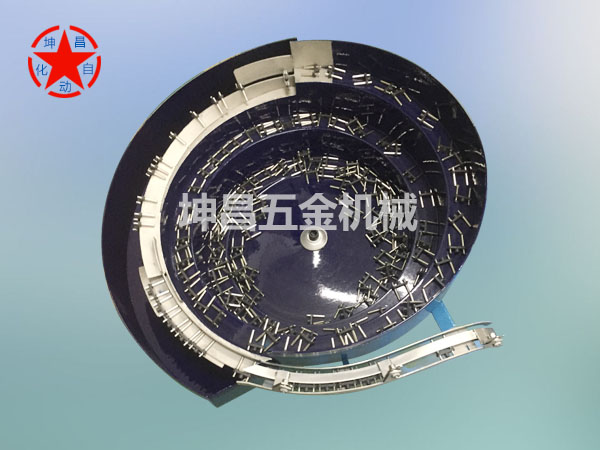

振动盘结构组成及轴承安装技术

文章出处:公司动态 责任编辑:东莞市坤昌五金机械有限公司 发表时间:2021-10-14


自动送料及振动盘的使用在工业包装及产品等的生产中提供了便捷,而对于振动盘自身而言,正确的操作及了解其结构才能更为有效的来进行生产,才能在突发故障产生的情况下及时的进行解决与处理。下面就来看看振动盘在日常使用中需要我们注意的事项吧。

一、振动盘结构组成分析

结构组成突出显示了振动盘的使用性能,而性能直接关乎生产。所以对于振动盘结构组成的了解对于实际操作者来说也是很重要的。

1、电磁铁:采用特殊绕组,功率大,体积下,温升低;因为采取了牵引面横行放置方式,增强了弹簧片的牵引效果,即使使用较小的励磁线圈也能够产生较大的动力。

2、弹簧片:采用优质合金弹簧钢,减少了弹簧片的厚度,降低了驱动损失,产生高效振动。实现噪音和普通同类产品相比降低了20%~30%。在高速输送领域发挥优良的性能。通过对振动盘电气系统控制调整,大型振动底座JFC-610通过使用双弹簧片和强化防振橡胶脚大幅度提高了负载特性,来对应负载的增减。通过双励磁线圈的标准化装备实现了理想输送速度。

3、底座:对底座形状进行了变更,使下部变得更为稳定。增加了相对上部的惯性力矩,提高了反弹吸收能力。顶盘:顶盘采用铝合金制造,减轻自身重量。增大振动盘底座承载能力,能有效降低能量损耗。

二、振动盘结构组成及轴承安装技术

1、轴承用煤油洗净,压入轴承座,向轴承外圈的滚柱处填充壳牌三号锂基脂至三分之二满,用净手涂抹均匀,装上轴承压盖,用加涂螺栓防松胶的紧固螺栓压紧轴承压盖;

2、轴承为内外套可分离的圆柱滚子轴承,应将轴承内套装于转轴上并到位。将轴承座装于振动盘机壳上,如有润滑脂注油孔,必须对准位置。用加涂螺栓防松胶的紧固螺栓压紧轴承座;

3、内外偏心块装于转轴上并到位,有轴键者应将轴键装入键槽内再装外偏心块,将轴用挡圈装于转轴上;

4、紧固定偏心块紧固螺栓,转动可调偏心块,使其到达卸下前的角度位置并拧紧其紧固螺栓。以上组装完成后,转轴应有一定的轴向串动;上振动电机两端的防护罩,用螺钉紧固。
